Поверхности вращения

Теория

А. Поверхности вращения общего вида (рис. 157).

Поверхностью вращения общего вида называют поверхность, которая образуется произвольной кривой (плоской или пространственной) при ее вращении вокруг неподвижной оси.

В состав определителя поверхности вращения входит образующая g, ось вращения i и условие о том, что эта образующая вращается вокруг оси i:

Ф (g, i); [gj = Ri(g) ] .

Каждая точка образующей (А, В, С, D, Е) при вращении вокруг оси i описывает окружность с центром на оси вращения. Эти окружности называют параллелями. Наибольшую и наименьшую параллель называют соответственно экватором и горлом (шейкой).

Плоскости α, проходящие через ось поверхности вращения, называют меридиональными, а линии, по которым они пересекают поверхность, - меридианами.

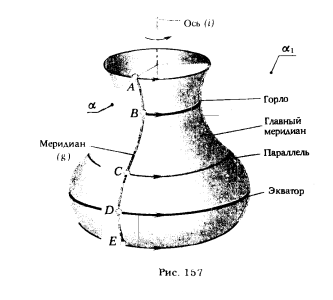

Рис 157.Поверхности вращения

Меридиональную плоскость α1 , параллельную плоскости проекции, принято называть главной меридиональной плоскостью, а линию ее пересечения с поверхностью вращения - главным меридианом *.

Задание поверхности вращения на эпюре Монжа проекциями геометрических фигур, входящих в состав его определителя, хотя и однозначно определяет поверхность, но обладает одним недостатком, заключающимся в том, что при таком задании трудно представить форму поверхности. Поэтому при задании поверхности вращения обычно указывают проекции ее оси, главного меридиана и экватора (иногда указывают окружность, по которой поверхность вращения пересекается с плоскостью проекции).

При этом указывают только горизонтальную проекцию экватора (или параллели) и фронтальную проекцию главного меридиана**.

Б. Частные виды поверхностей вращения.

В технике, в частности в машиностроении, поверхности вращения находят широкое применение. Это объясняется распространенностью вращательного движения и простотой обработки поверхностей вращения на станках. Особенно распространены поверхности, имеющие в меридиональном сечении кривую второго порядка или две прямые, на которые распадается эта кривая.

Рассмотрим некоторые частные виды поверхностей вращения. Возьмем в качестве образующей окружность. В зависимости от взаимного расположения окружности (или ее дуги) и оси вращения можно получить различные поверхности.

1. Тор.

Тором называется поверхность, которая может быть получена при вращении окружности g вокруг оси i, не проходящей через ее центр О ***.

В зависимости от соотношения величин R - радиуса образующей окружности и расстояния t от центра окружности до оси вращения поверхности тора подразделяют на:

открытый тор (или кольцо) при R < t - окружность не пересекает ось вращения (табл. 7, рис. 158,а);

закрытый тор при R ≥ t - окружность пересекает ось вращения или касается ее (табл. 7, рис. 158,6).

2. Сфера.

Сфера образуется в том случае, когда центр окружности принадлежит оси вращения О ∈ i, т. е. сферу можно рассматривать как частный случай тора, у которого t = 0 (табл. 7, рис. 158,в).

3. Глобоид.

Образующей этой поверхности является дуга окружности, плоскость которой может, в общем случае, не совпадать с осью вращения (табл. 7, рис. 158,г). Чертежи на рис. 162 дают представление об ор-

* На рис. 157 показаны не меридиональные плоскости α и α1, а полуплоскости, расположенные по одну сторону от оси вращения i. Соответственно на рисунке показаны только половина меридиана и главного меридиана.

** Здесь речь идет о поверхности, ось вращения которой i ⊥ π1 . Если ось вращения ( i ⊥ π2, то следует указывать фронтальную проекцию экватора и горизонтальную проекцию главного меридиана.

***

Поверхность тора может быть получена и в том случае, когда плоскость окружности пересекает ось поверхности. Следует иметь в виду, что в отличие от остальных поверхностей вращения, ббразующая которых - кривая второго порядка (или прямая), поверхность тора является поверхностью не второго, а четвертого порядка.

Таблица 7. Поверхности вращения; частные виды. Подкласс 2. Ф (g, i); [gj = Ri(g) ] .

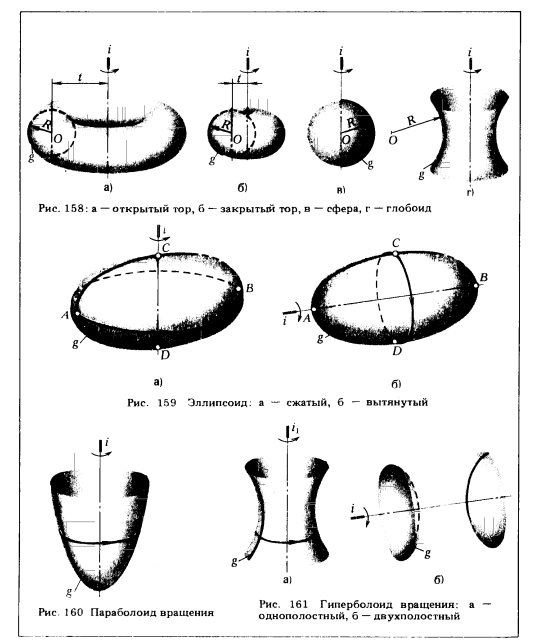

Рис 158-161.Поверхности вращения

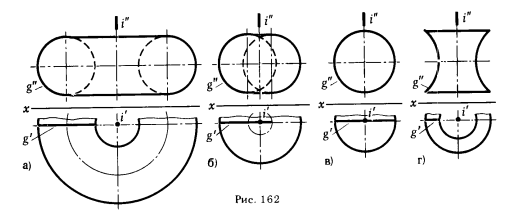

тогональных проекциях тора (рис. 162,а и б), сферы (рис. 162,в), глобоида (рис. 162,г). Так как поверхности вращения, изображенные на рис. 162, симметричны относительно оси i, то при i ⊥ π1 их горизонтальные проекции симметричны относительно горизонтальной оси; поэтому можно вычерчивать не всю горизонтальную проекцию, а лишь ее половину, как это сделано на рис. 162 (конечно, если условия задачи не требуют изображать ее полностью).

Рис 162.Поверхности вращения

4. Эллипсоид вращения.

Этот вид поверхности образуется при вращении эллипса вокруг его оси, при этом, если за ось вращения принять малую ось [CD] , то получим сжатый эллипсоид вращения (рис. 159,с); когда вращение осуществляется вокруг большой оси [АВ] , образуется поверхность вытянутого эллипсоида вращения (рис. 159,6).

Рассмотренные поверхности вращения: тор, сфера, эллипсоид относятся к замкнутым поверхностям. Кроме замкнутых поверхностей вращения существуют незамкнутые поверхности, которые образуются, в частности, при вращении параболы, гиперболы и прямой (линий, имеющих несобственные точки).

5. Параболоид вращения.

Для того чтобы получить параболоид вращения, в определителе поверхности вращения за образующую g следует принять параболу, а за ось вращения i - ее ось (рис. 160). Для задания параболоида вращения на эпюре Монжа достаточно указать проекции образующей g и оси i.

6. Гиперболоид вращения.

При вращении гиперболы можно получить две различные поверхности:

а) однополостный гиперболоид вращения *, образуется при вращении гиперболы g вокруг ее мнимой оси i1 (рис. 161,а);

б) двуполостный гиперболоид вращения, образуется при вращении гиперболы вокруг ее действительной оси i (рис. 161,6).

7. Коническая и цилиндрическая поверхности вращения.

Эти поверхности можно получить путем вращения прямой g вокруг оси i. Коническая и цилиндрическая поверхности были подробно рассмотрены в § 35 (см. рис. 147, 151 и 148, 152).
