Сборник задач по курсу начертательной геометрии для студентов 1-го курса в ВУЗах. Данный решебник по начертательной геометрии позволит студентам, обучающимся по программе курса начертательной геометрии, поупражняться с задачками различной сложности и более эффективнее пройти курс обучения. В данном задачнике подробно расписаны примеры решения задач с ответами для «чайников». Данный сборник задач соответствует программе обучения машиностроительных, приборостроительных и механико-технологических специальностей в высших технических учебных заведений.
Автор
Гордон В.О., Иванов Ю.Б., Солнцева Т.Е.
Издательство
«Наука», главная редакция физико-математической литературы. Москва 1977 г.

Данный сборник задач и упражнений соответствует программа курса начертательной геометрии для машиностроительных, приборостроительных и механико-технологических специальностей высших технических учебных заведений.

Сборник составлен в соответствии и применительно к учебнику «Курс начертательной геометрии» В. О. Гордона и М. А. Семенцова-Огиевского, из которого в данный сборник перенесен ряд примеров и задач.

Авторы стремились помочь изучающим курс в их самостоятельной работе. Этим определился характер пособия, а именно показ процесса решения ряда типовых задач, относящихся к основным вопросам курса. Вместе с тем даны и условия задач для самостоятельного их решения. Условия большинства задач подобны условиям решенных задач, но имеются также задачи и без решенных прототипов, что требует от учащегося проявления большей самостоятельности и творческой инициативы.

Ограничение курса начертательной геометрии в часах и его преимущественно одно семестровое прохождение обусловливают и программное ограничение круга рассматриваемых вопросов. Очевидно, это предельный минимум; авторы исходили из него при составлении сборника.

В основном задачи, решенные1) и предлагаемые для решения, относятся к взаимному сочетанию геометрических элементов и их расположению в пространстве и к применению способов преобразования чертежа вращением и введением дополнительных плоскостей проекций. Объектами рассмотрения являются точки, прямые и кривые линии, плоские и некоторые другие поверхности — отдельно и в их взаимном расположении. Рассматриваются задачи на определение расстояний и углов, на построение аксонометрических проекций — прямоугольных — изометрических (с сокращением по оси y вдвое).

Чертежи в большинстве случаев даны в поэтапном их выполнении. Это облегчит чтение чертежей и рассмотрение последовательности их построений. Для лучшего понимания сущности вопроса и представле-

1) Их номера отмечаются звездочкой вверху.

ния пространственной картины в некоторых из решенных задач даны наглядные изображения. Даны также примеры составления планов решения задач и анализа полученных решений.

Такие сборники задач по начертательной геометрии с их решениями уже издавались, например, в 1928 г. «Сборник задач по ортогональным проекциям с подробными решениями» С. К. Руженцова и Б. А. Иванова. Опыт показывает их полезность.

Особенностью данного сборника является наличие ответов к задачам, предложенным для самостоятельного решения. Правильно ли решена задача? Этот вопрос при самостоятельном решении по большей части является открытым, что затрудняет работу учащегося. Для того чтобы он сам мог убедиться в правильности полученного им решения, в сборнике помещены ответы. Они даны в текстовой или графической форме в зависимости от поставленных в задаче вопросов. Ответ к задаче в форме чертежа содержит положение искомых элементов на фоне задания.

В сборнике даны преимущественно чертежи с указанием оси x как базы для отсчета размеров при построениях и для удобства при перечерчивании заданий. Наличие оси x как направляющей линии облегчает введение в чертеж любой информации и построение чертежей-ответов. Если же ось не показана (как это сделано в некоторых задачах), то ее роль для отсчета размеров может быть присвоена какой-либо из прямых на данном чертеже. Все это находится в логической связи с техническими чертежами, где всегда имеет место база отсчета, хотя и не обозначаемая так, как на чертежах в начертательной геометрии. Однако ось x сохраняет и присущее ей знaчениe линии nepeceчeния плоcкоcтeй пpоeкций V и H, что имеет значение для представления пространственной картины рассматриваемого положения. Но и вне этого значения (определяемого названием «ось проекций») такая прямая является неотъемлемой составляющей каждого чертежа для построения его по заданным размерам. При этом выбор положения оси не является ограниченным и определяется исходя из необходимости и целесообразности.

Авторы придерживаются в основном обозначений, примененных еще в XIX столетии отечественными учеными Н И. Макаровым и В. И. Курдюмовым и в настоящее время используемых в учебной литературе и в практике кафедр без каких-либо осложнений. Эти обозначения, в отличие от всех других, в достаточной степени просты, выразительны, легко читаемы и не загромождают чертежи.

В сборнике применен термин пpoeциpoвaть (от латинск. projicere) взамен пpoeктиpoвaть, так как последнее имеет и другое значение, а именно «разрабатывать, составлять проект» (например, сооружения, механизма, перевозок и т. д.). Переход на слово пpoeциpoвaть вызвал также такие названия, как пpoeциpующaя пpямaя, гopизoнтaльнo-пpoециpующaя плоскость и т. п.

В том же смысле, в каком в некоторых курсах начертательной геометрии применено слово «эпюр» (а иногда «эпюра»), в данном сборнике взято слово «чертеж» (что, вообще, не является новым).

Для лучшего понимания решенных в сборнике задач и усвоения построений рекомендуется перечерчивать исходный чертеж и выполнять на нем все описанные построения.

Следует обратить особое внимание на то, что для сравнимости полученного учащимся чертежа-ответа предложенной для самостоятельного решения задачи с приведенным в сборнике ответом необходимо как можно точнее воспроизвести чертеж-задание, пользуясь осью x как базой отсчета. При желании можно чертеж-задание увеличить> что должно быть учтено при сравнении полученного ответа с ответом в сборнике.

При решении задач, для которых нет решенных прототипов, можно использовать помещенные в конце сборника краткие указания.

Выражение изoбpaзить наглядно, дать наглядное изображение, означает построить изображение в косоугольной фронтальной диметрической проекции (хотя бы в известной под названием «кабинетная»).

Рекомендуется при самостоятельном решении задач предварительно дать рисунок требуемого построения и составить план решения, как это сделано в сборнике для некоторых решенных задач, а лишь затем выполнять построение.

Согласованность данного сборника задач с учебником «Курс начертательной геометрии» В. О. Гордона и М. А. Семенцова-Огиевского не исключает возможности пользоваться другими учебниками, так как для понимания и решения задач по данному сборнику требуется знание тех основных положений, которые должны содержаться в любом учебнике. При этом, если имеется различие в некоторых обозначениях, можно сопоставить обозначения при помощи таблицы, которую можно найти в учебнике.

Для линий связи применена штрих-пунктирная линия с одной точкой между смежными штрихами. Но если линия связи проведена лишь для проверки правильности построения, то использована линия с двумя точками.

Номера решенных задач отмечены звездочками. Ответы на нерешенные задачи помещены в конце сборника.

Некоторые сокращения слов и условные обозначения в сборнике: пл.— плоскость;

горизонт. — горизонтальный, -ая, -ое; фронт.—фронтальный, -ая, -ое; X — перпендикулярно;

|| — параллельно; ≡ — совпадает;

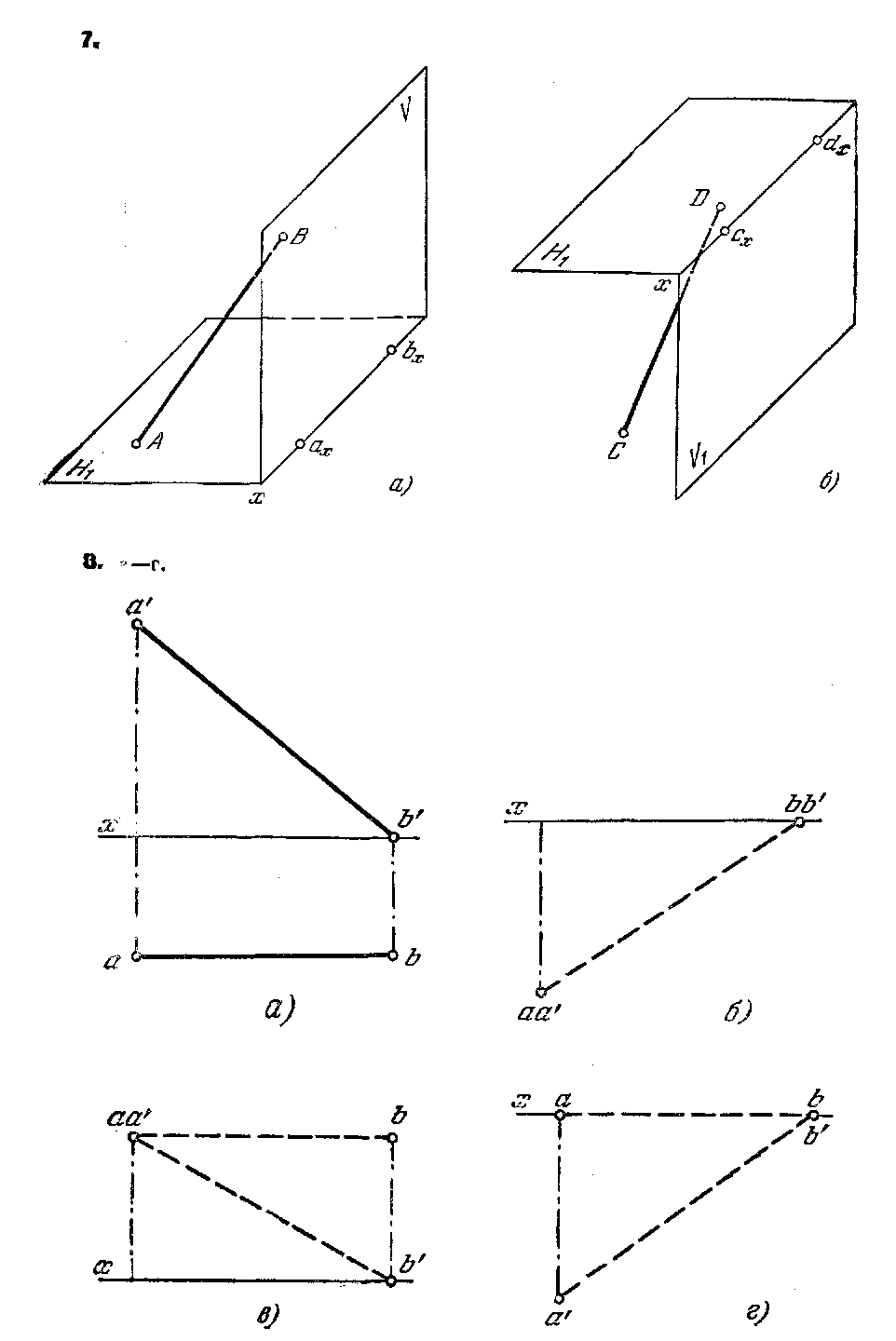

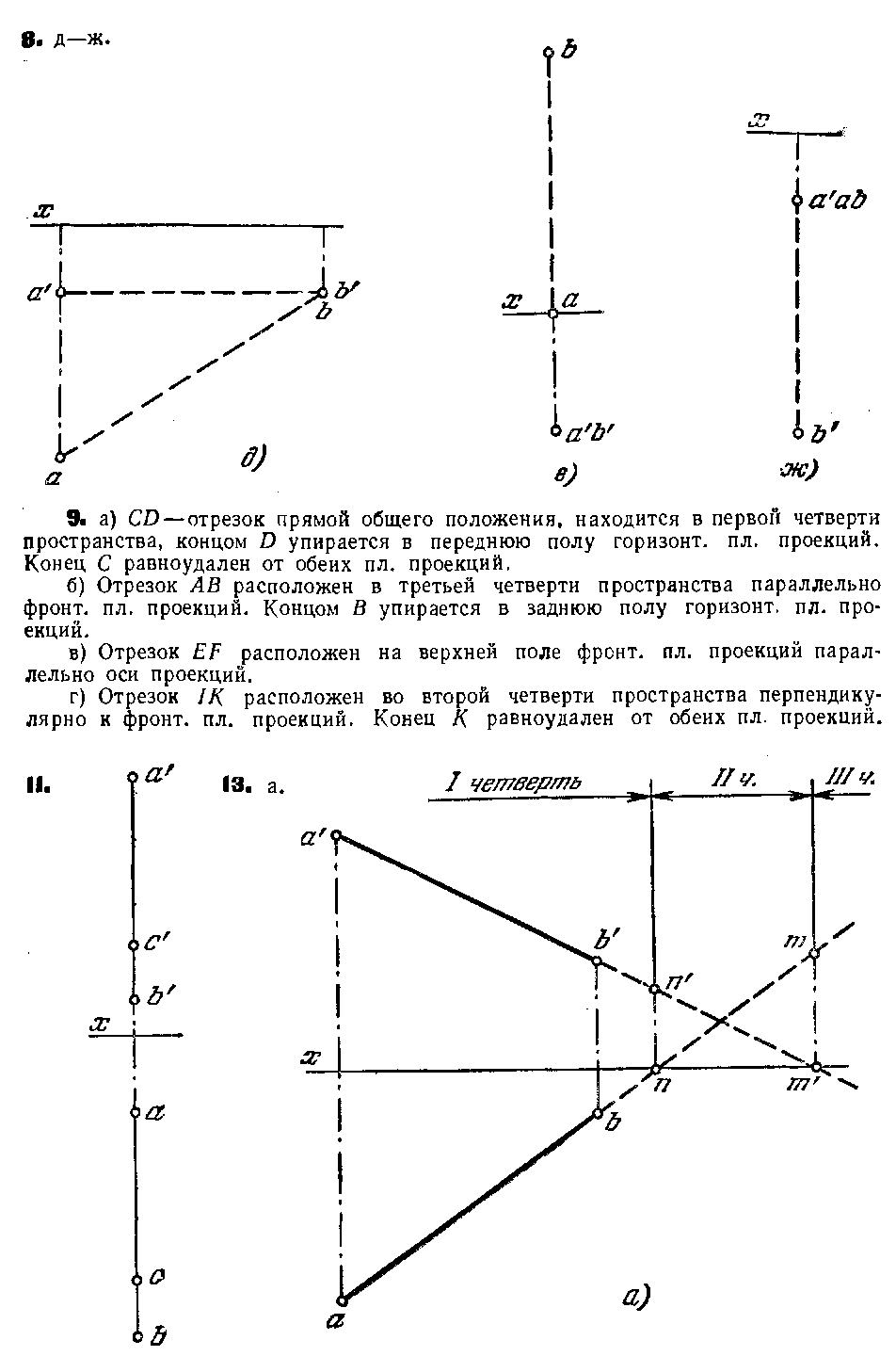

  1. Точка и прямая

  2. Плоскость

  3. Пересечение прямой линии с плоскостью и двух плоскостей между собой

  4. Параллельность и перпендикулярность прямой и плоскости и двух плоскостей

  5. Применение способов преобразования чертежа

  6. Кривые линии и поверхности

  7. Смешанные задачи по всему курсу

  8. Аксонометрические проекции

  9. Ответы на решенные задачи
